Código de Programación Matlab
% PROBLEMA 1
clc
clear
format compact

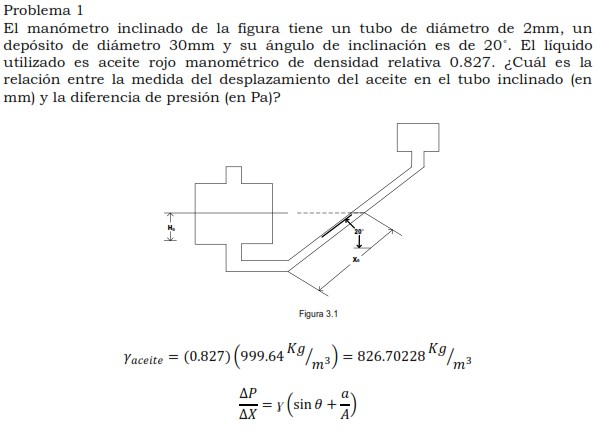

% El manómetro inclinado de la figura tiene un tubo de diámetro de 2 mm, un depósito de diámetro de 30 mm y su ángulo de inclinación es de 20°. El líquido utilizado es aceite rojo manométrico de densidad relativa 0.827. ¿Cuál es la relación entre la medida del desplazamiento del aceite en el tubo inclinado (en mm) y la diferencia de presión (Pa)?
pe=input('Dame el valor peso específico del agua en [kg/m^3]= ');
dr=input('Dame la densidad relativa de la sustancia = ');
r1=input('Dame el radio menor [mm] = ');
r2=input('Dame el radio mayor[mm] = ');
ang=input('Dame el ángulo de inclinación = ');

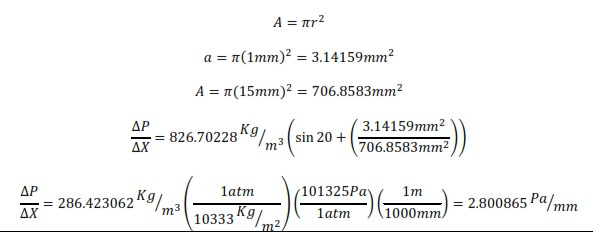

% Inician cálculos
pa=pe*dr
a=pi*r1^2
A=pi*r2^2
disp(' El valor del dp/dx está dado en Pa/mm ')
dp=pa(sin(ang*pi/180)+(a/A))101325/10333/1000

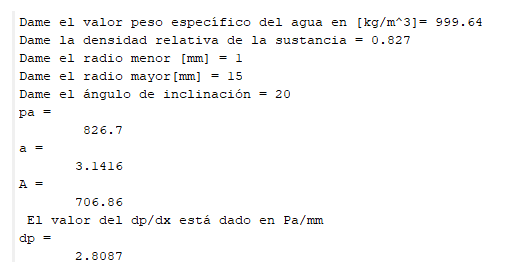

Respuesta del Programa
Para utilizar el programa con datos fijos, sólo se debe anteponer el símbolo de % a la variable e instrucción input como se muestra en el siguiente ejemplo:
% pe= input(‘Dame el valor peso específico del agua en [kg/m^3]= ‘);
con el signo de % ya no toma en cuenta la instrucción input.
y se adiciona el valor fijo de la variable pe en la línea siguiente.
Por ejemplo, pe=980
Esto es:
% pe=input(‘Dame el valor peso específico del agua en [kg/m^3]= ‘);
pe=980
El código ahora queda así:
% PROBLEMA 1
% pe=input('Dame el valor peso específico del agua en [kg/m^3]= ');
pe=980
dr=input('Dame la densidad relativa de la sustancia = ');
r1=input('Dame el radio menor [mm] = ');
r2=input('Dame el radio mayor[mm] = ');
ang=input('Dame el ángulo de inclinación = ');
% Inician cálculos
pa=pe*dr
a=pi*r1^2
A=pi*r2^2
disp(' El valor del dp/dx está dado en Pa/mm ')
dp=pa(sin(ang*pi/180)+(a/A))101325/10333/1000
