Dibujo Rectángulo
Comando: RECTANG
Escriba rec y presione Enter.
Sirve para dibujar rectángulos con sólo dar dos puntos opuestos. La figura inicial es muy ilustrativa. Tiene varias opciones de dibujo que incluyen grosor de línea, esquinas recortadas o redondeadas.
Como primer ejercicio dibuje un rectángulo normal, y luego cada una de las opciones (chamfer, fillet y width).
Para el rectángulo normal, se solicita el primer y segundo punto.Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]: Specify other corner point or [Area/Dimensions/Rotation]:
Pruebe haciendo varios rectángulos, algunos horizontales y otros verticales
Rectángulo con Chaflán (Puntas recortadas)
Para el Rectángulo con chaflán. Iniciar con el comando rec y dar Enter, enseguida se muestra la leyenda
Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]:
luego se escribe c y se presiona enter, solicitando ahora la primera y segunda distancia de corte. Para ambos indicar 10 unidades y enter.
Specify first chamfer distance for rectangles <0.0000>:10
Specify second chamfer distance for rectangles <10.0000>:10
Al final se traza el rectángulo y se mostrara con las puntas recortadas.
Rectángulo con Fillet (puntas redondeadas)
Para el Rectángulo con filete. Iniciar con el comando rec y dar enter; para que se active fillet se escribe f y se da enter, solicitando ahora el radio de corte. Para este caso se emplearán 20 unidades.
Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]: f
Specify fillet radius for rectangles <0.0000>: 20
Al final se traza el rectángulo y se mostrara con las puntas redondeadas.
Restablecer grosor y forma
Para restablecer la forma normal del rectángulo, tanto chamfer como fillet deben indicar distancia y radio 0. Como ejercicio final de este comando, coloque un rectángulo que tenga por coordenadas 0,0 y 900,600.

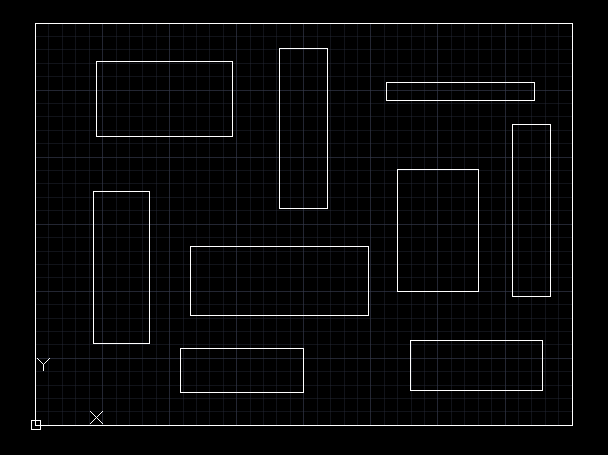

Ejercicio 8. Rectángulos
Ejercicio de evaluación, observa el siguiente video y elabora el dibujo siguiendo las indicaciones, al final envía el archivo con tu nombre para evaluarlo.
La distribución de los rectángulos es aleatoria pero deben estar por lo menos 8 rectángulos.
