Dibujo Círculos
Comando: CIRCLE
Escriba circle y presione enter.
Sirve para dibujar círculos mediante diferentes métodos como son los siguientes.
2 puntos: designe el centro del círculo y el radio.
3 puntos que pertenecen a la circunferencia, estos son dos tangentes y el radio.
Su comando rápido es c y Enter.
Para mover el círculo seleccione uno de ellos y del grip central en color rojo desplácelo a la nueva posición. Para reducir el tamaño seleccione el grip de la orilla. Algunas personas al grip lo llaman imán o agarradera.
El círculo tiene 5 grips, uno en cada cuadrante y el del centro.
El grip del centro permite desplazarlo a otro lugar. El grip del cuadrante aumenta o reduce el radio del circulo.
Ejercicio 7. Circulos

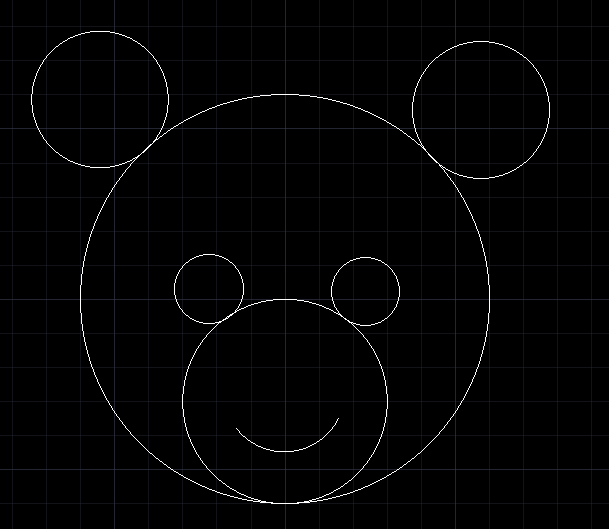

Pruebe con dibujar la siguiente figura con varios círculos, y un arco para la boca.
Procedimiento
- Coloca un circulo con centro en 100,100 y radio de 60 para la cabeza
- Coloca circulo 2p, un punto en el centro del primer circulo y el segundo punto en la base o cuadrante inferior.
- Coloca circulo 2p, para ojo derecho, toca la orilla y el segundo punto desplazado a la derecha para trazar el ojo derecho con un radio de 20.
- Coloca circulo 2p, para ojo izquierdo, toca la orilla y el segundo punto desplazado a la izquierda para el ojo izquierdo con un radio de 20.
- Coloca circulo para orejas de manera similar a los ojos pero ahora utiliza un radio de 40 unidades.
- Coloca la boca con arco
Guarde el dibujo como ejercicio8 y envíalo para evaluación.
