Dibujo Polilínea
Comando: PLINE
Sirve para dibujar serie de segmento de líneas y arcos ligados entre sí.

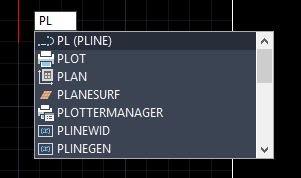

Escriba pl y presione enter.
Con el menú del comando
Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]:
se pueden hacer cambios alternativamente en cuanto a líneas, arcos y grosor. Para línea se emplea l, para arco a y para grosor w.
Ejercicio 9. Polilinea

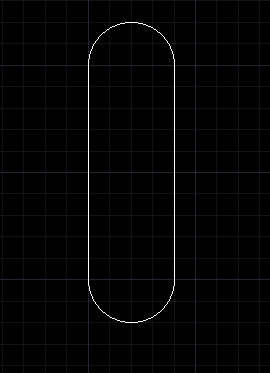

Ahora es tiempo de hacer un ejercicio básico. Primero active el modo ortho con F8 y dibuja una figura similar a la siguiente.
Procedimiento
- inicia pl
- primer punto en 100,100
- mueve el cursor hacia arriba y da la distancia de 100 y enter
- escribe a y mueve a la derecha el puntero, da 40 y enter
- escribe l para línea, mueve hacia abajo y da 100 y enter
- escribe a y da cl y enter
Trazado punto a punto
Inicia en el punto marcado como 1, asciende con una línea vertical y da clic para marcar el segundo punto, cambie a modo arco con a enter y desplaza a la derecha el puntero, da clic para marcar el punto 3 y cambie a modo línea con l enter, mueve el puntero hacia abajo a la misma altura del punto 1 y después de dar clic, cambie a modo arco con a enter y haga clic en el primer punto de inicio. Para terminar presione enter.
Envía el ejercicio 10 para evaluación.
Con polylínea se pueden elaborar figuras tan diversas como la siguiente.
Intenta trazarla, recuerda marcar el cambio entre línea y arco.
