Dibujo Arco
Comando: ARC
Escriba arc y presione enter.
Se emplea para dibujar arcos o segmentos de círculo. Este comando puede dibujar arcos de once formas diferentes, en caso de no especificar alguna de ellas se utilizará la primera de forma automática al pedir tres puntos, un punto de inicio, la elevación y el punto final del arco. Su comando rápido es a y enter.
El mensaje de la ventana de comandos es
Video ejemplo
Para dibujar un arco hay más de una opción, en el video se da ejemplo de las alternativas. No tiene audio.
Ejercicio 6. Arcos
Para ejercitar pruebe con los tres puntos para trazar el primer arco.
Ahora dibuje el siguiente esquema con cuatro arcos.

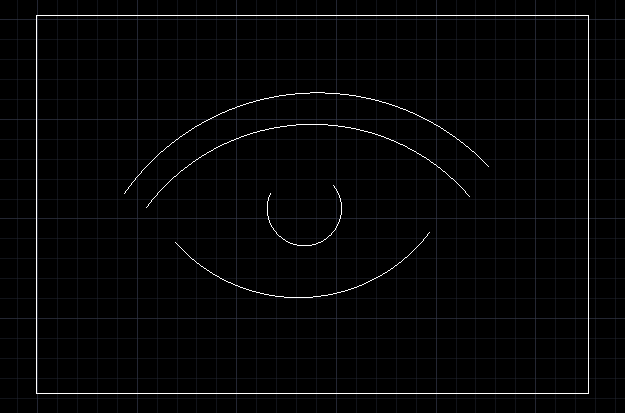

Ahora dibuje un rectángulo y dentro traza los arcos hasta lograr la siguiente figura.
Trata de dibujar dentro del rectángulo y que los arcos queden al centro con una distribución parecida al dibujo.
Mover objetos

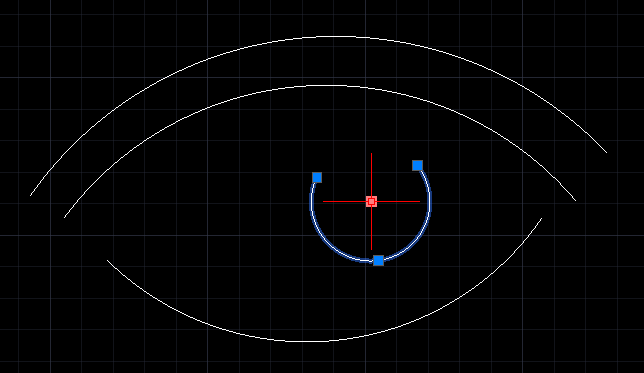

Al trazar los arcos puede ser que no corresponda la colocación de ellos a lo solicitado. Para mover un arco, toque el objeto y espere a que se muestren los grips azules o agarre.

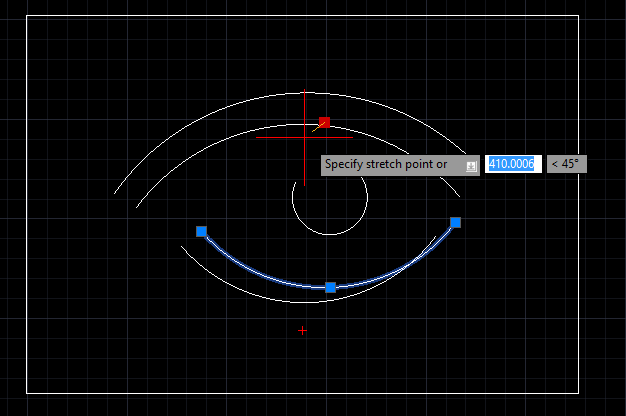

Cada punto azul es un grip, al dar clic sobre uno de ellos se pone de color rojo y se puede cambiar la ubicación. Al hacerlo la figura se modifica.
El grip superior, permite desplazar a otro lugar el arco.

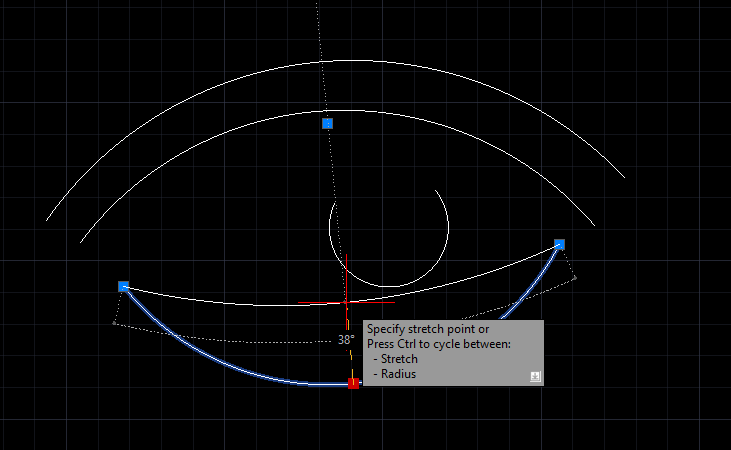

con cada grip de los extremos se puede extender la distancia del arco hacia la dirección, abriendo o cerrando la ampliación de la circunferencia.
Con el grip del centro de cambia la amplitud de la circunferencia.
Para desplazar el arco del interior utilizar el grip del centro del arco y localizarlo en mejor posición.
