Descripción
El dibujo en dos dimensiones involucra utilizar el sistema de coordenadas cartesianas XY. Cuando se instala el programa de AutoCAD, independientemente de la versión que se utilice, siempre muestra la opción inicial del dibujo en dos dimensiones.
Iniciar programa
La primer imagen del programa se muestra en la figura anterior. Con Start Drawing se inicia un nuevo archivo.

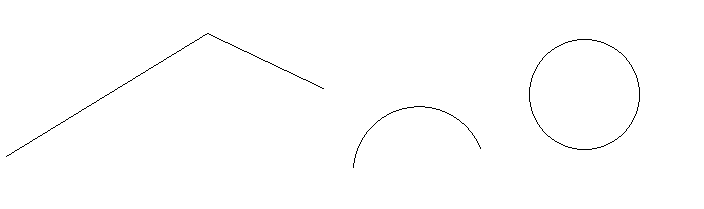

A partir de este momento se puede comenzar a dibujar con solo activar el comando o el icono correspondiente. Por ejemplo, line traza una línea, arc traza un arco, circle traza un círculo, etc.

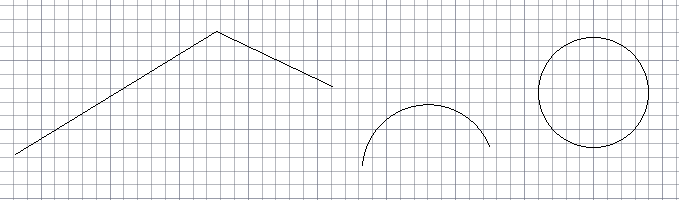

Con la función F7 se activa o desactiva la malla o rejilla. Observa que la cuadricula se muestra o se oculta cada vez que se presiona la función.
Coordenadas y Plantillas
Para dibujar en dos dimensiones hay dos templetes o plantillas. La plantilla acadiso permite trazar en el sistema internacional con unidades en milimetros; y la plantilla acad permite realizar trazos en el sistema inglés, las unidades de la plantilla acad se basan en pulgadas. Para facilitarnos el dibujo sólo se empleará la plantilla acadiso porque se está más familiarizado con el sistema métrico.
Al pulsar simultáneamente las teclas Control y la tecla N aparece la ventana para seleccionar la plantilla acadiso e iniciar un nuevo archivo. Con la tecla Esc se cierra la ventana. La plantilla acadiso tiene definido un área de trabajo de 420 unidades horizontales y 297 unidades verticales. Esta área se conoce como los límites del dibujo, aunque se puede dibujar más allá de los límites de la plantilla. Esto es, de toda el área que tenemos frente a nosotros, se tiene asignada un área rectangular estandarizada de la plantilla acadiso que esta delimitada para dibujar e imprimir en 420 x 297 milímetros.
La rejilla se muestra más allá de los límites del dibujo. A esta rejilla se le conoce como rejilla infinita o fuera de límites. Todo lo que se dibuje fuera de esta área delimitada por el límite, al imprimir ya no se mostrará a menos que se modifique la escala. El tamaño de papel y el tipo de unidades seleccionadas son muy importantes a la hora de enviar el dibujo a impresión. Por ahora, recuerde que generalmente deberá dibujar sólo dentro del área de 420 x 297 en la plantilla acadiso.
Puede cambiar el área de los límites de dibujo para establecer otro tamaño de papel o plano.
